Двигатель с вертикальным полым валом по стандарту NEMA
Двигатель с вертикальным полым валом по стандарту NEMA
Насосный двигатель с вертикальным полым валом, соответствующий стандарту NEMA Premium для энергосбережения
Двигатели с вертикальным полым валом по стандарту NEMA, соответствующие требованиям NEMA Premium для эффективного энергосбережения, специально разработаны для рынка США, удовлетворяя строгие технические и противопожарные стандарты. Эти двигатели отличаются сверхвысокой эффективностью и обладают влагозащитными, пылезащитными и коррозионностойкими свойствами, что обеспечивает их надежную работу в жестких условиях, таких как насосы для глубоких скважин. Благодаря высокой эффективности и снижению энергопотребления, двигатели по стандарту NEMA идеально подходят для городского водоотведения, сельскохозяйственного орошения и промышленного водоснабжения.
Запросите коммерческое предложение
Стандарт: NEMA MG-1, MG-13, IEEE-841
Сертификация: CE, CSA, UL
Номинальное напряжение: 230В/460В или по требованию
Номинальная частота: 60Гц
Выходная мощность: 7.5HP-600HP
Режим работы: непрерывный SF1.15 (дополнительно SF1.15-1.3)
Размер корпуса: 213TP - 5807P
Степень защиты: WP-I\WP-II\TEFC
Способ охлаждения: IC411
Класс изоляции: класс F
Повышение температуры: класс B (повышение температуры обмотки статора)
КПД: NEMA Premium Efficiency, сертификация энергоэффективности Министерства энергетики #CC002A
Упорный подшипник: с пониженным упором, стандартный упорный подшипник и с повышенным упором
Материал: литая сталь
Тип крепления: вертикальное P-образное основание
Положение вала: вертикальное
PWS, специальная балансировка
Режим запуска: стартер Star delta/VFD/плавный пуск
Широкий диапазон напряжений: 300-460 В
Упорные подшипники с изоляцией (опционально): TMB (стандарт), NSK, SKF и FAG
Гарантия: 1-2 года
Температура окружающей среды: 50-60 ℃
Высота над уровнем моря: 1000-2000 м
Ключевые особенности
Разработан в соответствии с классом изоляции F и с оценкой повышения температуры класса B, что гарантирует надежную работу в сложных условиях.
Работает с сервисным коэффициентом 1.15 (синусоидальное питание), оптимально работает при температуре до 60°C и на высоте 3300 футов.
Двигатели 230/460 В поддерживают пуск с использованием части обмотки при напряжении 230 В, а двигатели 380–415 В совместимы с пуском переключения со звезды на треугольник, что гарантирует бесшовную интеграцию.
Оснащен храповиком со стальным шариком без обратного хода, что обеспечивает максимальную эксплуатационную надежность.
Модульная установка
Компактная вертикальная структура сокращает занимаемое пространство, при этом насос достигает глубоких скважин до сотен метров, что снижает затраты на установку за счет погружения агрегата под воду.
Основание насоса с большим окном упрощает техническое обслуживание.
Регулируемая производительность
Регулировочные гайки оптимизируют осевой зазор рабочего колеса для максимальной эффективности.
Возможность выбора материалов и методов обработки, например, нанесение эпоксидного покрытия проточных частей или использование прецизионного литья силикогелем. Создание решений с учетом эксплуатационных потребностей.
Клиент из Мексики приобрел 8 стандартных электродвигателей с вертикальным полым валом NEMA.

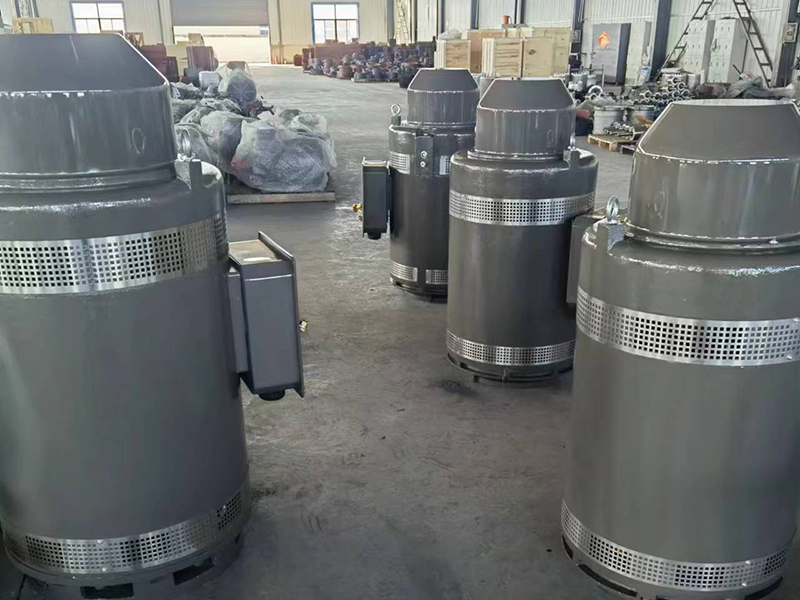

Клиент из США приобрел 16 электродвигателей с вертикальным полым валом NEMA.
Трехфазные асинхронные двигатели с короткозамкнутым ротором, разработанные для глубинных турбинных насосов, превосходно справляются со значительными осевыми нагрузками, обеспечивая надежную работу вертикальных насосных систем с твердым валом.
Инструкции по установке
Вверните соединительный болт в муфту насоса, убедившись, что он находится в вертикальном положении.
Снимите верхнюю крышку двигателя.
Очистите монтажную поверхность и выровняйте двигатель над валом насоса (вертикально) на основании опоры фланца. После чего, закрепите крепежными болтами.
Прочно подсоедините двигатель к муфте вала насоса.
Используйте качественную смазку для подшипников (вязкость 13–16,5 мм²/с) через маслозаливное отверстие двигателя.
Добавьте смазку в соответствии с этикеткой двигателя, как правило, ниже половины уровня смотрового окна (если не указано иное).
Избыточная смазка может попасть в двигатель через втулку вала или вылететь во время вращения — это не влияет на работу устройства, поэтому вы можете использовать его с уверенностью.
После проверки установите механизм на место и затяните верхнюю крышку двигателя.
Примечание
Оснащен устройствами для защиты от термического воздействия и короткого замыкания; установите ток в соответствии с заводской табличкой.
Если показатель частоты отклоняется на 1% или напряжение на 5% от паспортных значений, непрерывность номинальной мощности не может быть гарантирована.
Независимо от нагрузки, двигатель не должен издавать звуков или вибрировать, а рабочая температура не должна превышать 95°C.
Часто задаваемые вопросы
Почему стоит выбрать двигатели SEMC с вертикальным полым валом по стандарту NEMA для водяных насосов?
Двигатели с вертикальным полым валом по стандарту NEMA разработаны для обеспечения высокого крутящего момента и большой осевой тяги, что позволяет извлекать воду с глубины в сотни метров под землей. Это делает наши двигатели идеальным выбором для глубинных насосов с высокой подъемной способностью, где надежное вертикальное движение имеет решающее значение.
Какие системы охлаждения предлагаются для основного подшипника?
В двигателях с вертикальным полым валом по стандарту NEMA могут использоваться несколько вариантов охлаждения для главного упорного подшипника, включая масляную смазку, масляное охлаждение и водяное охлаждение.
Какие типы подшипников используются в двигателях SEMC с вертикальным полым валом по стандарту NEMA?
Мы используем упорные и усиленные подшипники в зависимости от нагрузки. Высокопрочные подшипники выдерживают осевую нагрузку до 26 000 футов, обеспечивая устойчивость во время работы.
Совместимы ли двигатели с вертикальным полым валом по стандарту NEMA с частотно-регулируемым приводом?
Да, двигатели VHS совместимы с частотно-регулируемым приводом, а также поддерживают пуск и работу VHD.
Какие имеются степени защиты и варианты герметизации от воздействия окружающей среды?
Двигатели с вертикальным полым валом по стандарту NEMA предлагаются с различными степенями защиты - IP23, IP54, IP55, IP56. Мы также предлагаем различные варианты корпусов (WP-I, WP-II, TEFC) для оптимальной работы двигателей в условиях высокой запыленности, влажности и т.д.
Соответствуют ли двигатели SEMC с вертикальным полым валом по стандарту NEMA законам и правилам Ближнего Востока?
Да, двигатели SEMC соответствуют стандартам Ближнего Востока, включая SABER и SASO. Более того, за последний год мы поставили тысячи таких двигателей в страны Ближнего Востока.
Предлагаете ли вы обучение или руководство по установке на месте?
Да, мы предоставляем инженерную поддержку, включая руководство по установке на месте, обучение и услуги по вводу систем в эксплуатацию.
Может ли компания SEMC разработать двигатели с учетом конкретных требований?
Да, наша компания предлагает услуги по кастомизации двигателей с учетом специфики проекта. Команда конструкторов и инженеров SEMC адаптирует двигатели под требования клиентов. Двигатели разрабатываются с учетом энергоэффективности (IE4\IE5), степени защиты (IP56), коэффициента обслуживания (1.3), а также могут быть оснащены водяным охлаждением подшипников и встроенными системами контроля температуры.
