Промышленный электродвигатель постоянного тока

Серия Z4

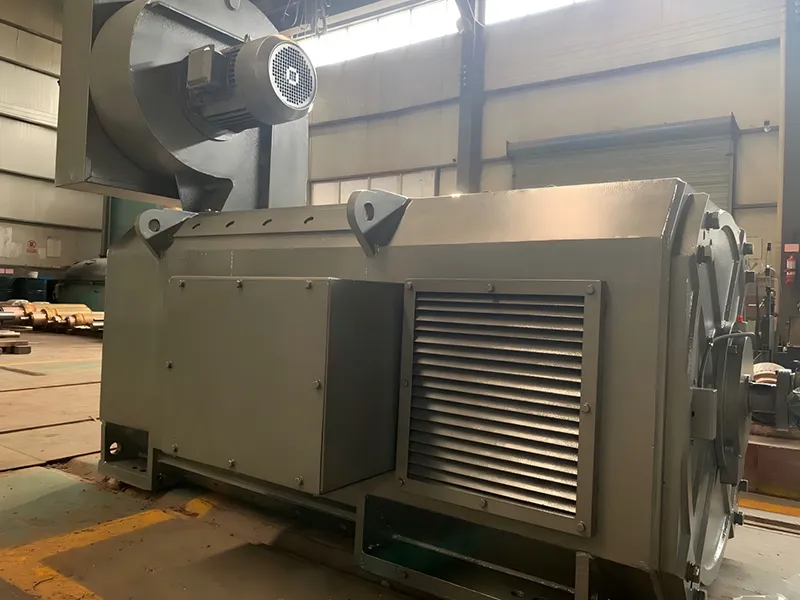

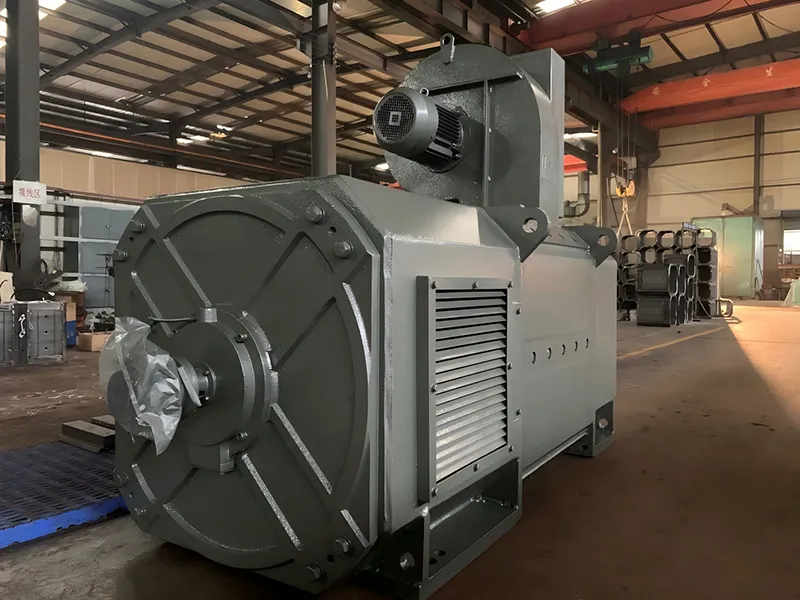

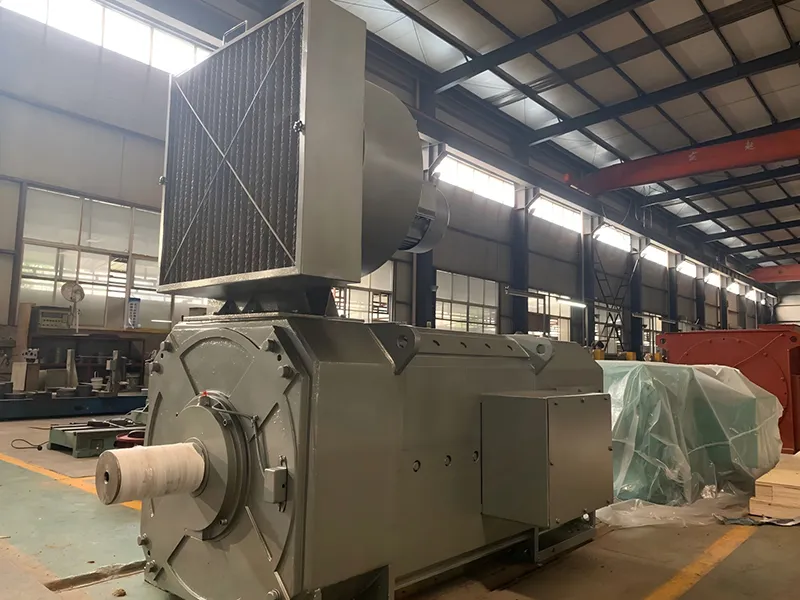

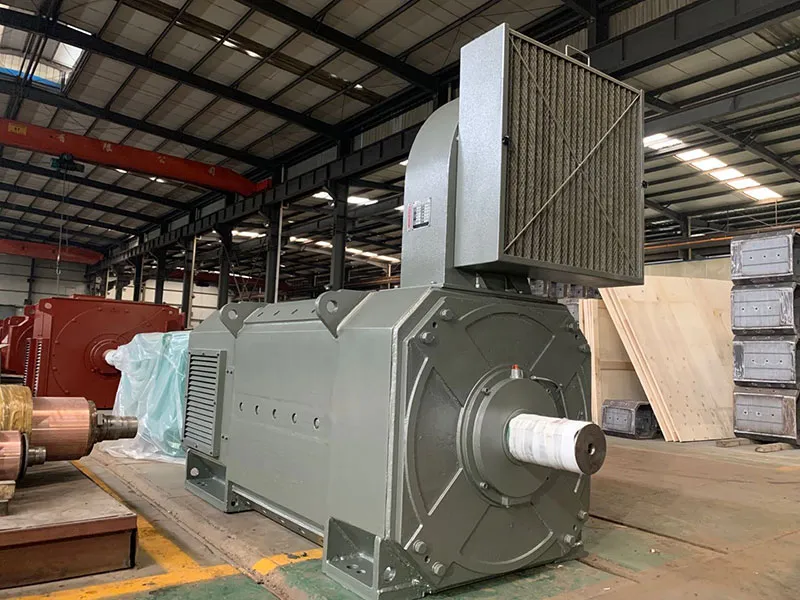

Промышленный электродвигатель постоянного тока

Электродвигатель с квадратным корпусом для промышленных машин

Промышленные электродвигатели постоянного тока оснащены квадратными корпусами и используются в различных промышленных машинах. Они подходят для применения в металлургии, машиностроении, бумажной, текстильной, полиграфической, цементной промышленности, а также для экструзии пластмасс. Соответствуют стандартам IEC34-1 и DIN57530, двигатели обеспечивают высокую эффективность использования пространства благодаря квадратной конструкции корпуса. Дополнительно они оснащены ламинированными ярмами статора, которые идеально подходят для работы с выпрямительным источником питания, что позволяет справляться с пульсирующими токами, быстрыми изменениями тока и адаптироваться к колебаниям нагрузки.

Промышленный двигатель постоянного тока серии Z4 рассчитан на работу от полностью управляемого трехфазного мостового выпрямителя и способен длительно эксплуатироваться без внешнего сглаживающего реактора, что упрощает систему и снижает требования к дополнительному оборудованию. В двигателе применены надежная изоляционная конструкция и технология вакуумно-импрегнационной пропитки (VPI) с изоляцией класса F - это обеспечивает стабильные электрические характеристики и эффективный отвод тепла при продолжительной работе. Серия Z4 сочетает компактные габариты и малый момент инерции, благодаря чему демонстрирует отличную динамику. При этом двигатель отличается небольшой массой, высокой выходной мощностью, высоким КПД и высокой эксплуатационной надежностью. По совокупности параметров его характеристики сопоставимы с современными решениями, соответствующими мировому технологическому уровню.

Запросите коммерческое предложение

Высота оси: 400-450 мм, 500-710 мм
Мощность: 1.5-840 кВт
Напряжение: 220-420 В
Номинальная скорость: 3000/1500/1000/750/600/500/400/300/200 об/мин
Крутящий момент: 90-1500 кНм
Степень защиты: IP23/IP44
Способ охлаждения: IC06/IC17/IC37/IC81W

Характеристики

Модель	Номинальная мощность	Скорость		Скорость вращения при ослаблении поля	Ток якоря	Мощность возбуждения	Сопротивление цепи якоря	Индуктивность цепи якоря	Индуктивность цепи возбуждения	КПД	Момент инерции	Вес
	PN	400V	440V	nF	IN	PF	R	LA	Lp		GD²
	kW	RPM		RPM	A	W	Ω(20℃)	mH	H	%	kg.m2	kg
Z4-400-32	500	680		1400	1340	6400	0.0112	0.3	9.57	91.2	84	4900
	550		750							92.5
Z4-400-32	400	540		1300	1083		0.0162	0.35	4.51	89.9
	440		600							91.1
Z4-400-32	344	450		1300	952		0.0248	0.58	6	88.1
	380		500							89.5
Z4-400-31	270	360		1200	768		0.03821	0.82	6.11	86
	300		400							87.5
Z4-400-31	208	270		900	611		0.0659	1.5	5.89	82.8
	230		300							84
Z4-400-42	435	540		1300	1175	7100	0.0134	0.32	5.54	90.8	94	5300
	480		600							92
Z4-400-42	390	450		1400	1070		0.0201	0.47	6.86	88.6
	430		500							90
Z4-400-42	316	360		1200	880		0.0274	0.73	5.41	87.7
	350		400							89
Z4-400-41	235	270		900	676		0.0508	1.2	5.38	84
	260		300							85.4
Z4-450-22	472	540		1200	1286	6500	0.0133	0.29	10.2	90.8	138	5600
	520		600							92.1
Z4-450-22	408	450		1400	1114		0.0159	0.41	7.99	90
	450		500							91.3
Z4-450-22	362	360		1200	1010		0.0232	0.61	5.79	88.1
	400		400							89.4
Z4-450-21	253	270		900	720		0.0415	1	5.82	85.8
	280		300							87.1
Z4-450-32	500	540		1200	1358	7100	0.0134	0.39	19.6	90.8	156	6000
	550		600							92
Z4-450-32	453	450		1300	1228		0.0145	0.32	7.36	90
	500		500							91.4
Z4-450-32	408	360		1200	1130		0.0205	0.53	7.17	88.5
	450		400							89.7
Z4-450-32	309	270		900	875		0.0342	0.83	4.8	85.9
	340		300							87.1
Z4-450-31	200	180		600	595		0.0751	1.9	9.09	81.3
	220		200							82.6
Z4-450-42	545	540		1100	1492	7800	0.0134	0.51	28.2	90.3	174	6700
	600		600							91.5
Z4-450-42	500	450		1100	1367		0.0145	0.43	18.6	90
	550		500							91.4
Z4-450-42	453	360		1200	1254		0.0178	0.42	5.85	88.9
	500		400							90
Z4-450-42	345	270		900	972		0.0275	0.81	5.62	86.8
	380		300							88.1
Z4-450-41	235	180		600	698		0.0612	1.7	5.73	81.7
	260		200							83
